9Q3053A0

Binario 5 LED - 9Q3053A0

Design: Umberto Tosi (2011)

Scheda tecnica

Dati generali

Descrizione

Sistema modulare orientabile a 360° con 5 LED ciascuno orientabile singolarmente. Struttura in alluminio trafilato/laminato con lavorazione a tornio/fresa. Gruppo lampada girevole 360°, singolo Led nel gruppo orientabile a 360°. Da applicare a binario trifase + DALI

Classe	I
Installazione	Soffitto, parete
Applicazione	Interni

Dati illuminotecnici

Sorgente	Cree. Sostituibile singolarmente
Numero LED	5
Temperatura di colore	3000K
Flusso luminoso apparecchio	1288 lm
Efficienza luminosa apparecchio	96.84 lm/W
Fascio di luce	Ampio
Ottica	Intercambiabile
Materiale ottica	PMMA / Policarbonato

Dati elettrici

Potenza	13.3 W
Corrente	900 mA
Tensione	230 Vac
Alimentatore	Elettronico per LED. Sostituibile separatamente dal LED
Descrizione alimentatore	Interno in struttura separata dal vano ottico

Dati fisici

Materiale	Alluminio anticorodal UNI 9006/1 (ex 6060) e UNI 9006/4 (ex 6082) anodizzazione 20 micron
Finitura/Colore	Satinato / Alluminio naturale
Dimensioni	D=204mm; H=161mm
Peso	940 g

Accessori

Codice	Nome	Descrizione

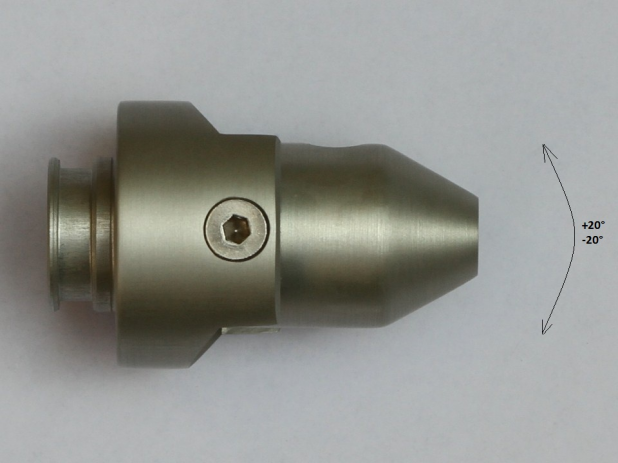

90222093	Snodo Libra	Snodo orientamento +20°/-20°
90626BR1	Binario 1mt	Binario rettilineo 1 metro anodizzato alluminio
90626BR2	Binario 2mt	Binario rettilineo 2 metri anodizzato alluminio
90626BR3	Binario 3mt	Binario rettilineo 3 metri anodizzato alluminio
90626AT1	Alimentatore di testa polo sx/terra dx
90626GT1	Giunto a T polo est. sx/terra int. dx
90626GT2	Giunto a T polo est. dx/terra int. sx
90626TC0	Tappo di chiusura con vite di blocco
90626GR0	Giunto passante rettilineo
90626GCF	Giunto flessibile
90625BR3	Binario 3mt	Binario rettilineo 3 metri
90625BC1	Binario curvo	Binario curvo a 45°, 1 metro
90625AT0	Alimentatore di testa
90625AC0	Alimentatore centrale

Fotometria

Rilievo secondo normativa UNI 11356 2010 e UNI/EN 13032-1 2005

1 XPG2 W warm 900mA.LDT
3 KB
