Interni » Perseo Binario » 9R304300
Binario 4 LED - 9R304300
Design: Umberto Tosi (2011)
Scheda tecnica
Dati generali
Descrizione
Sistema con corpi lampada lineari con 2 LED ciascuno in tubo di PMMA, da applicare a binario trifase + DALI.
Gruppo lampada orientabile a 360°. Rotazione della singola barra contenente i LED per orientare la luce nella direzione desiderata ; tubo di PMMA metà lucido e metà satinato e sua rotazione indipendente dalla barra per ottenere una luce piena oppure diffusa. Struttura in alluminio trafilato/laminato con lavorazzione a tornio/fresa. Guarnizioni OR in NBR o silicone. Fissaggio mediante viti in acciaio INOX A2 senza testa M3x0,5mm
| Classe | I |
| Installazione | Soffitto, parete |
| Applicazione | Interni |
Dati illuminotecnici
| Sorgente | Citizen. Sostituibile singolarmente |
| Numero LED | 4 |
| Temperatura di colore | 3000K |
| Flusso luminoso apparecchio | 994 lm |
| Efficienza luminosa apparecchio | 77.05 lm/W |
| Fascio di luce | Diffuso |
| Ottica | Simmetrica |
| Materiale ottica | Policarbonato trasparente/satinato |
Dati elettrici
| Potenza | 12.9 W |
| Corrente | 350 mA |
| Tensione | 230 Vac |
| Alimentatore | Elettronico per LED |
| Descrizione alimentatore | Interno in struttura separata dal vano ottico |
Dati fisici
| Materiale | Alluminio anticorodal UNI 9006/1 (ex 6060) e UNI 9006/4 (ex 6082) anodizzazione 20 micron |
| Finitura/Colore | Satinato / Alluminio naturale |
| Dimensioni | 643x20mm; Hmax=88mm |
| Peso | 730 g |
Accessori
| Codice | Nome | Descrizione | |
|---|---|---|---|
| 90626BR1 | Binario 1mt | Binario rettilineo 1 metro anodizzato alluminio | |
| 90626BR2 | Binario 2mt | Binario rettilineo 2 metri anodizzato alluminio | |
| 90626BR3 | Binario 3mt | Binario rettilineo 3 metri anodizzato alluminio | |
| 90626AT1 | Alimentatore di testa polo sx/terra dx | ||
| 90626GT1 | Giunto a T polo est. sx/terra int. dx | ||
| 90626GT2 | Giunto a T polo est. dx/terra int. sx | ||
| 90626TC0 | Tappo di chiusura con vite di blocco | ||
| 90626GR0 | Giunto passante rettilineo | ||
| 90626GCF | Giunto flessibile | ||
| 90625BR3 | Binario 3mt | Binario rettilineo 3 metri | |
| 90625BC1 | Binario curvo | Binario curvo a 45°, 1 metro | |
| 90625AT0 | Alimentatore di testa | ||
| 90625AC0 | Alimentatore centrale |

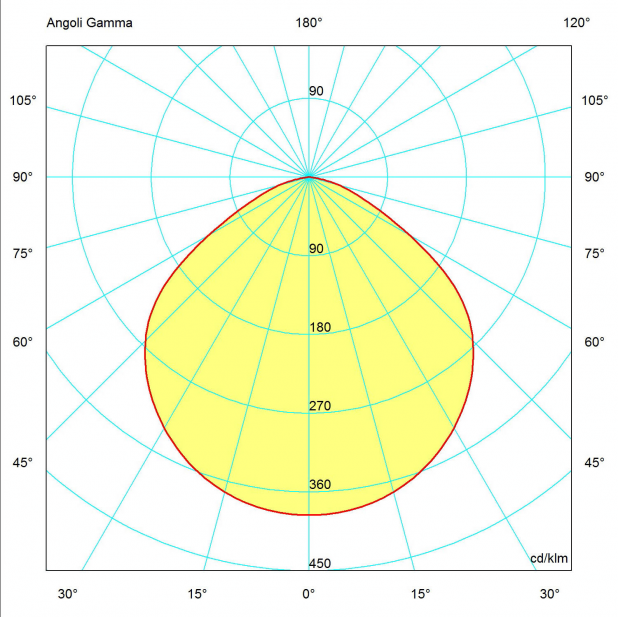

Fotometria
Rilievo secondo normativa UNI 11356 2010 e UNI/EN 13032-1 2005
1 module Perseo warm.LDT1 KB
